YB2

0お問い合わせ先0

TEL0044（813）80010 URL0www.nkkswitches.co.jp

FAX0044（813）80310 E-Mail0nkkswitches ＠nkkswitches.co.jp

YB2

照光式押ボタン

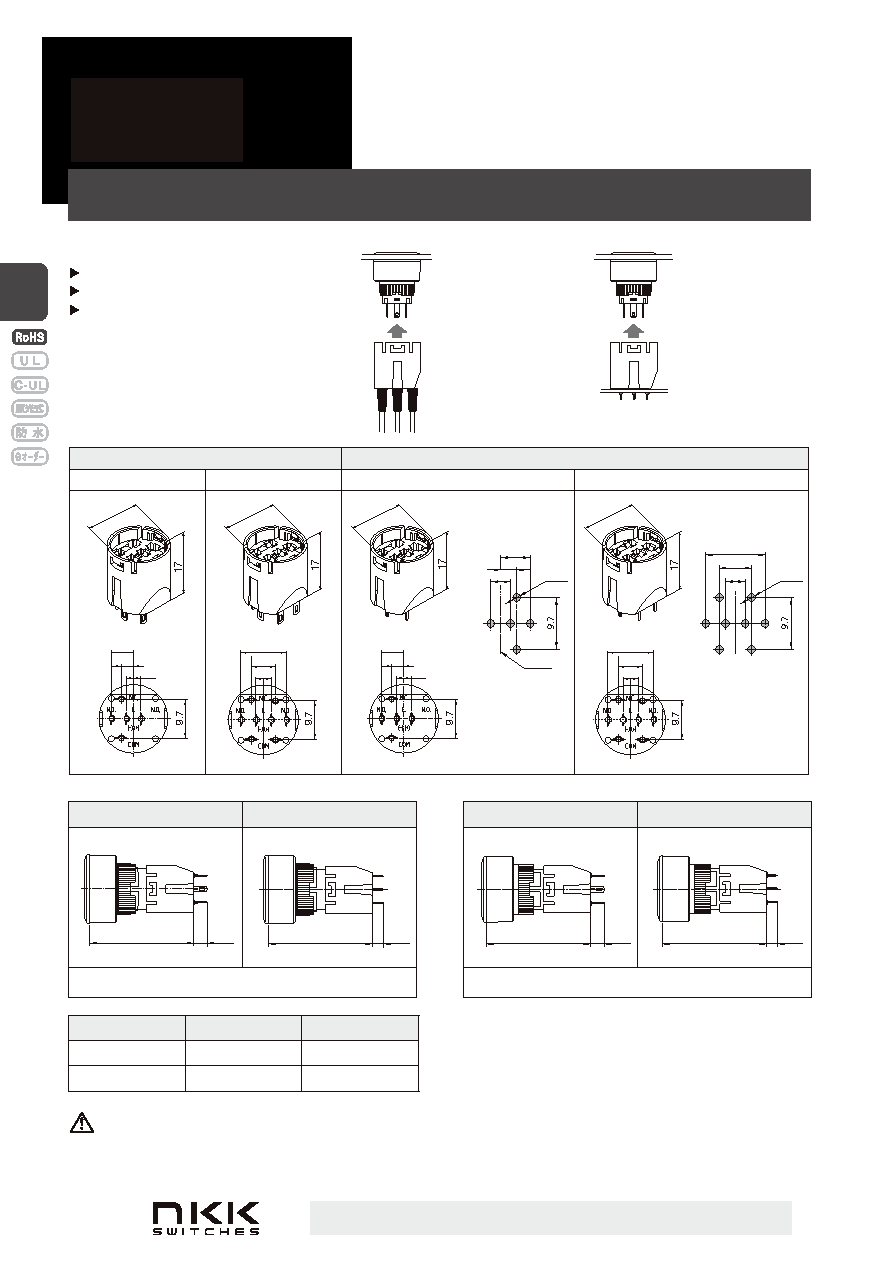

⃝ソケット（ねじ取付け形用）

特　長

配線作業省力化に貢献。

はんだ端子/PC基板取付けに対応。

抜け防止構造で安易な抜けを防止。

適用機種

ソケット使用時ソケット不使用時

YB2

丸形

0.5～4.1mm

0.5～5mm

YB2

角形

0.5～3.2mm

0.5～5mm

はんだ端子

PC端子

AT-716

（単極用）

AT-717

（２極用）

AT-718

（単極用）

AT-719

（２極用）

プリント基板取付穴寸法図

3.7

5.55

3.7

5.55

3.7

11.1

3.7

11.1

中心線

5.55

3.7

5×1

3.7

11.1

8×1

17.1

YB2 丸形　スイッチ装着図

はんだ端子（AT-716，AT-717） PC 端子（AT-718，AT-719）

取付パネル厚：0.5 ～ 4.1mm

YB2 角形　スイッチ装着図

はんだ端子（AT-716，AT-717） PC 端子（AT-718，AT-719）

取付パネル厚：0.5 ～ 3.2mm

37.8

30.3

27.3

5+0.5

-0.1

5+0.5

-0.1

5+0.5

-0.1

5+0.5

-0.1

37.8

30.3

27.3

4+0.5

-0.1

4+0.5

-0.1

4+0.5

-0.1

4+0.5

-0.1

37.8

30.3

27.3

5+0.5

-0.1

5+0.5

-0.1

5+0.5

-0.1

5+0.5

-0.1

37.8

30.3

27.3

4+0.5

-0.1

4+0.5

-0.1

4+0.5

-0.1

4+0.5

-0.1

ソケットの取付け

ソケットをスイッチ本体に装着する際は，スイッチ本体形名表

示と，ソケットnkkマークの向きを合わせ，奥まで（突き当た

るまで）嵌合させてください。

（464ページのソケットの取付け挿入図をご参照ください。）

配線済みのソケットを

あらかじめパネルに取

付けられたスイッチに

ワンタッチで接続

基板に配線済みのソ

ケットをあらかじめパ

ネルに取付けられたス

イッチにワンタッチで

接続

装着時のご注意

ソケットとスイッチ本体を逆向きに装着しないようにご注意ください。

逆向きに装着した場合，スイッチの動作不良だけでなく機器側に悪影響を

及ぼす可能性があります。
