TECHNISCHE ÄNDERUNGEN VORBEHALTEN – MASSE IN MILLIMETER

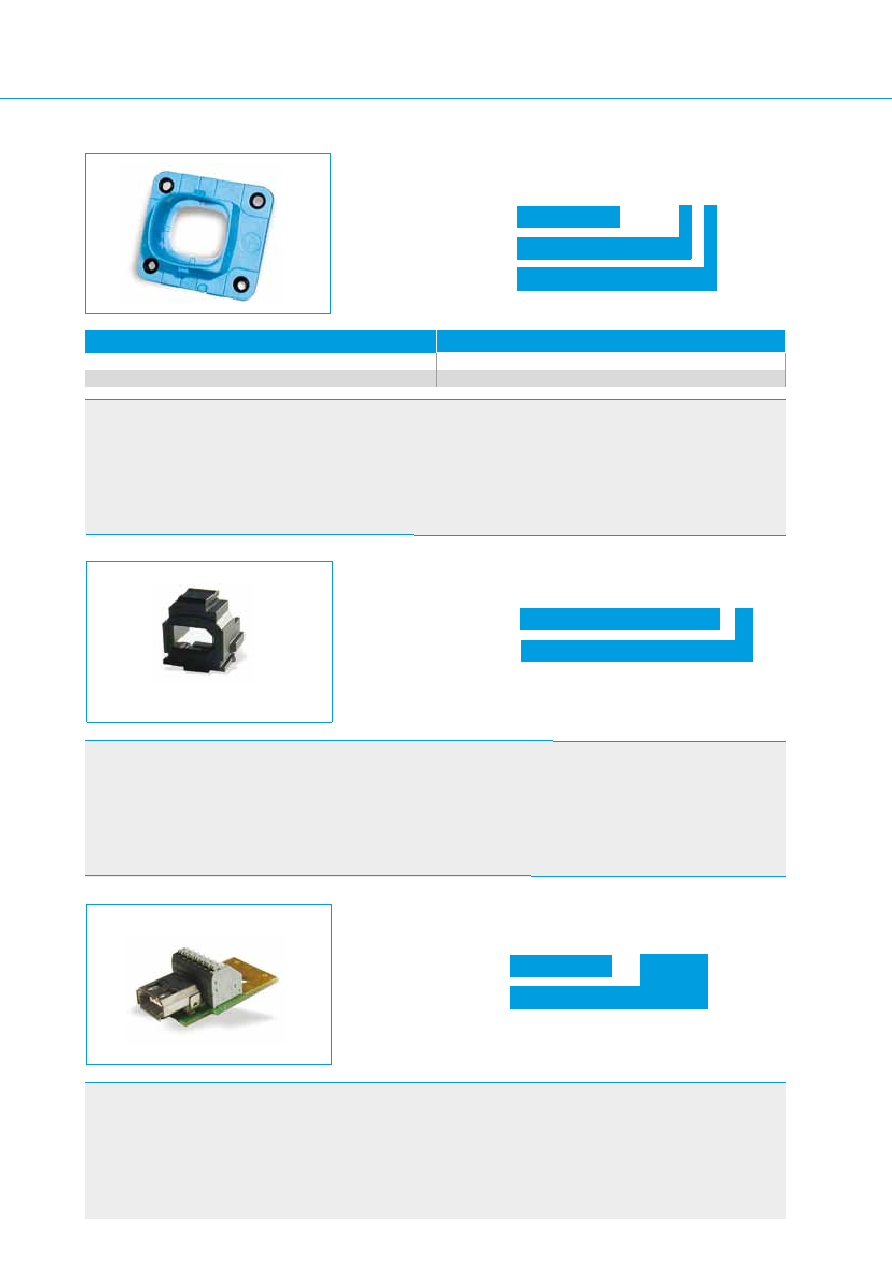

Description:

Universal

mounting flange with an integra-

ted 2C seal (also in the screw area)

to ensure IP6* protection when mounted

with Y-ConCover-10-*

(see page 6 for more details)

Description:

IEEE1394b PCB mounted jack with PCB terminals,

incl. shield connection and fixing for cable straps.

For use with Y-ConIEEE-Adapter-10 and Y-ConFlange-10-*

IEEE1394b Buchse auf PCB mit Leiterplattenklemme inkl.

Schirmanschluss und Bohrung für Kabelbinder.

Für den Einsatz mit Y-ConIEEE-Adapter-10 und Y-ConFlange-10-*

Description:

Y-ConIEEE adapter module for use with

Y-ConFlange-10-* and Y-ConIEEE-PCB-11

Y-ConIEEE Adaptergehäuse für den Einsatz mit

Y-ConFlange-10-* und Y-ConIEEE-PCB-11

Part Number

Colour

Y-ConFlange-10

Blue

Y-ConFlange-10-B

Black

Series

Design Number

No Mark = Blue

B = Black

Y-ConFlange - 10 *

Part Number (Details)

Universeller

Gehäuseflansch mit integrierter

2K-Dichtung (auch im Schraubbereich), damit sind für

Y-ConCover-10-* im montierten Zustand die Schutz-

arten IP6* gewährleistet

Material:

PBT, black UL94V-0

Specifications:

Operating Temp.: -40°C ~ +120°C

Betriebstemp.

Specifications:

Operating Temp.: -10°C ~ +70°C

Betriebstemp.

For futher details please contact Yamaichi

Y-Con IEEE Series

Series

Design Number

Y-ConIEEE - Adapter - 10

Part Number (Details)

Series

Design Number

Y-ConIEEE - PCB-11

Part Number (Details)
